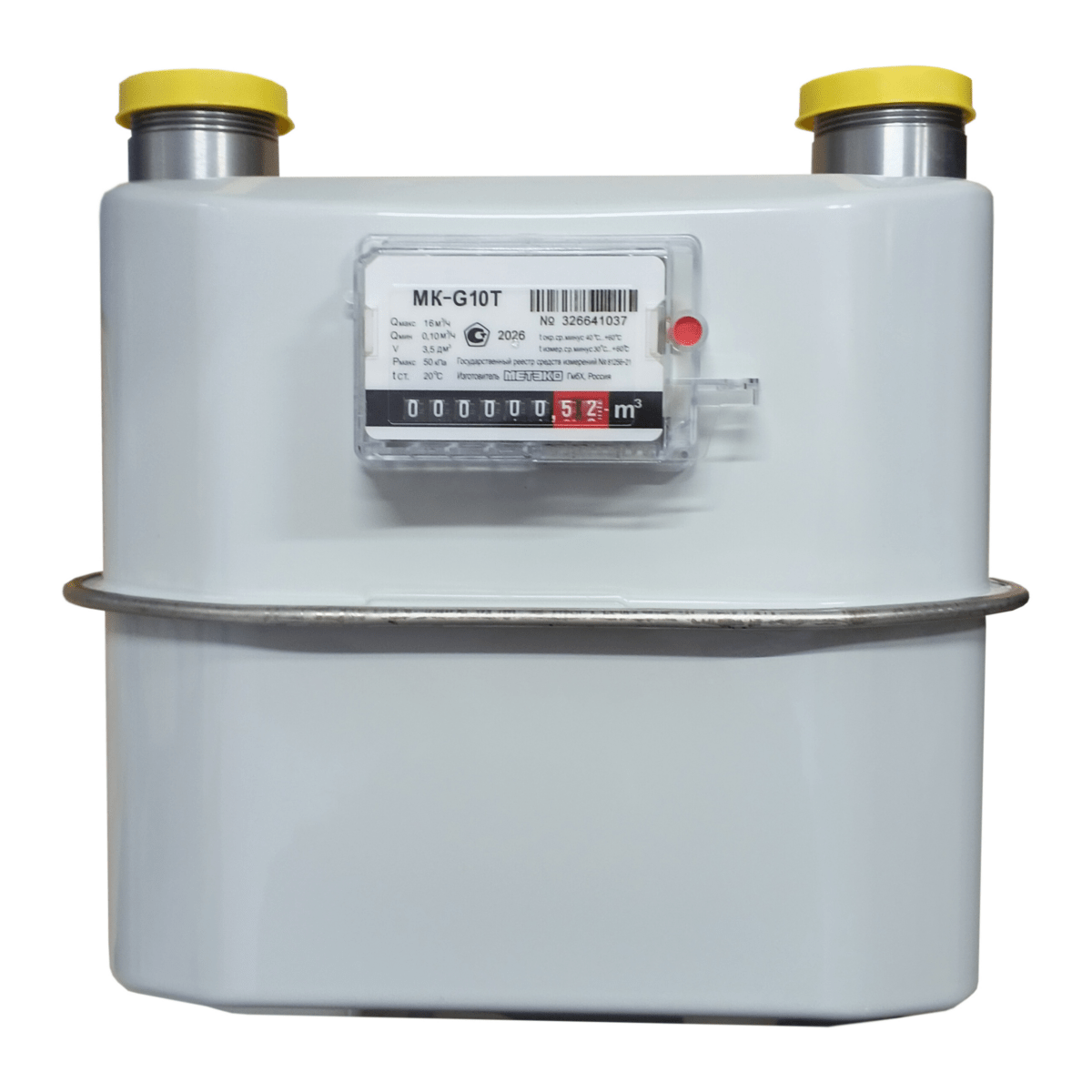

Счетчик газа МК-G 10T 1 1/4

Счетчик газа МК-G 10 Т предназначен для измерения объёма и коммерческого учёта газа. Вид климатического исполнения счётчика УХЛ, категория размещения 2.1 по ГОСТ 5150-69. Счётчики предназначены для эксплуатации при температуре окружающей среды от минус 40 до плюс 60 °С.
Данный счётчик укомплектован термокорректором, а значит они обеспечивают максимально точный учет объемов потребляемого газа независимо от температуры окружающей среды. Счётчик предназначен для установки на улице

Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер.

Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся на цифровые колёса отсчётного устройства. Для корректировки влияния температуры газа на показания отсчётного механизма в конструкцию счётчика модели МК-G Т введено устройство механической температурной компенсации, выполненной в виде спиральной или U-образной пружины из биметалла.

Биметаллическая компенсация при температурах газа отличных от стандартной температуры по ГОСТ 2939 (20 °C), изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.

Технические характеристики:

Номинальный расход: 10 м3/час
Максимальный расход: 16 м3/час
Минимальный расход: 0.10 м3/час
Направление движения газа: Слева-направо
Межосевое расстояние: 250 мм
Резьба присоединения: 1 3/4″
Максимальное рабочее давление кПа: 50
Температурный режим: -40…+60 С
Межповерочный интервал: 10 лет
Гарантийный срок:  1 года с даты ввода в эксплуатацию
